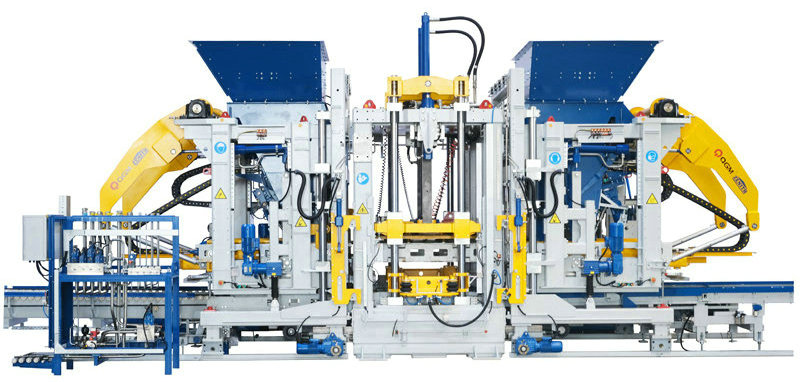

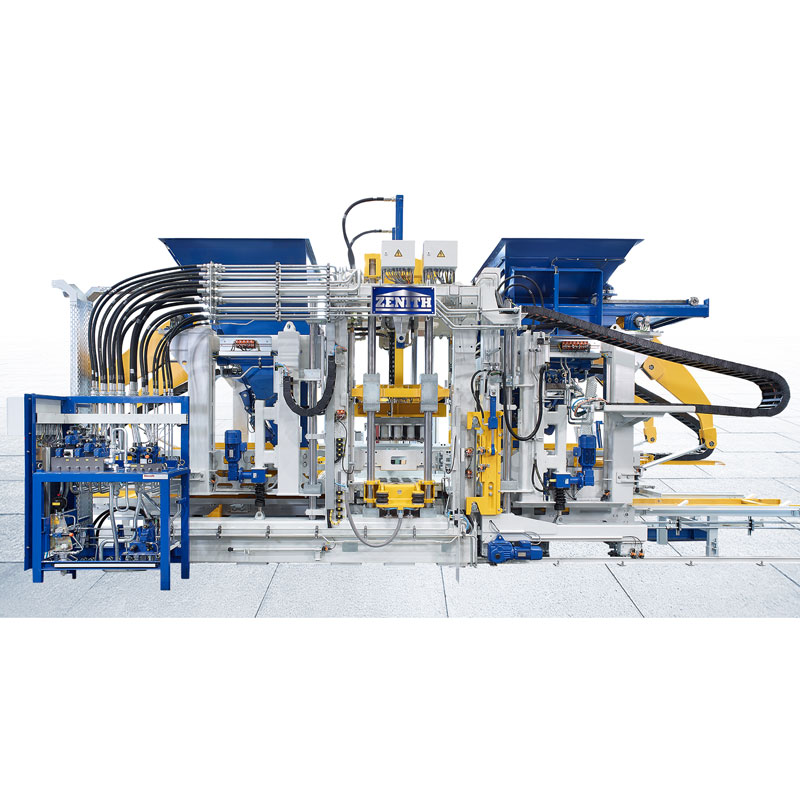

ZN2000C コンクリートブロックマシン

ZN2000C コンクリートブロックマシンは自社開発モデルです。高度な知能化と自動化が特徴で、デジタル化や情報システムなどの先端技術を駆使し、ニュータウンやスポンジシティの建設に広く利用されている。

特徴：

デュアル振動テーブル、サーボモーター8個（オプション） 上部装備

メンテナンスを容易にするモジュール式組み立て 生産されるレンガの種類がさらに多様化

より高い容量、より高い生産性

パレットサイズ 1400x1400/1300mm

成形エリア 1320x1350/1250mm

製品高さ40～500mm

ブロック数 中空レンガ: 18 ブロック/型 (390x190x190mm)

標準レンガ: 105 ブロック/型 (240x115x53mm)

道路用レンガ: 66 ブロック/型 (200x100x60mm)

装置サイズ10,000

約4,700

約3,400

振動方式 振動テーブルの最大加振力：200/kN

プレスヘッドの最大加振力：40/kN

電気的パラメータ 総電力 (参考値): 231/kW

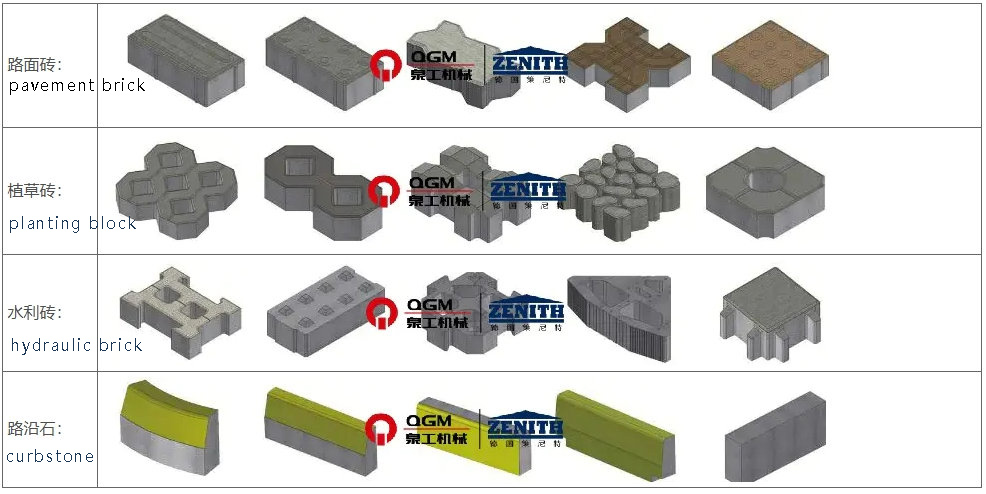

装置で作製したレンガサンプルの模式図

技術的な利点

1. ドイツ版の高品質なフレームデザイン

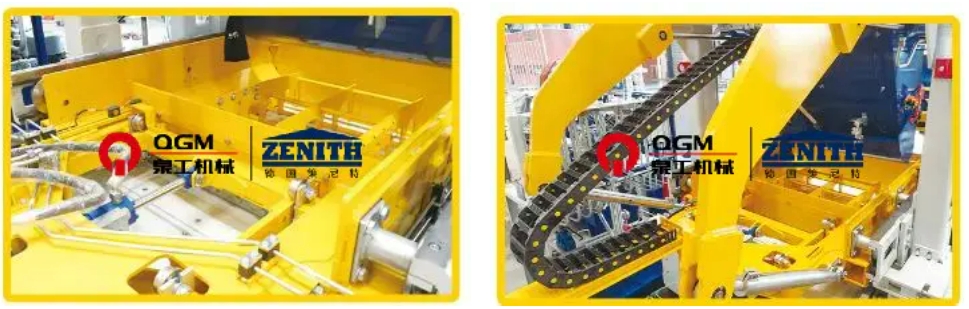

メインフレームフレームは、ゼニットの特許技術によって設計された高強度溶接フレーム構造を採用しており、カスタマイズされた特殊形鋼によって合理的なデザインで均一で美しい溶接が行われ、フレーム全体に時効振動処理が施され、フレームの高品質と高い安定性が確保されています。高度な構造設計プロセスにより、メインフレームを拡張可能とし、サイドモールド開閉機能、コア取り出し（基板）機能、ポリスチレン基板注入機能などを後から追加することが可能です。

2.自動クイック金型交換システム

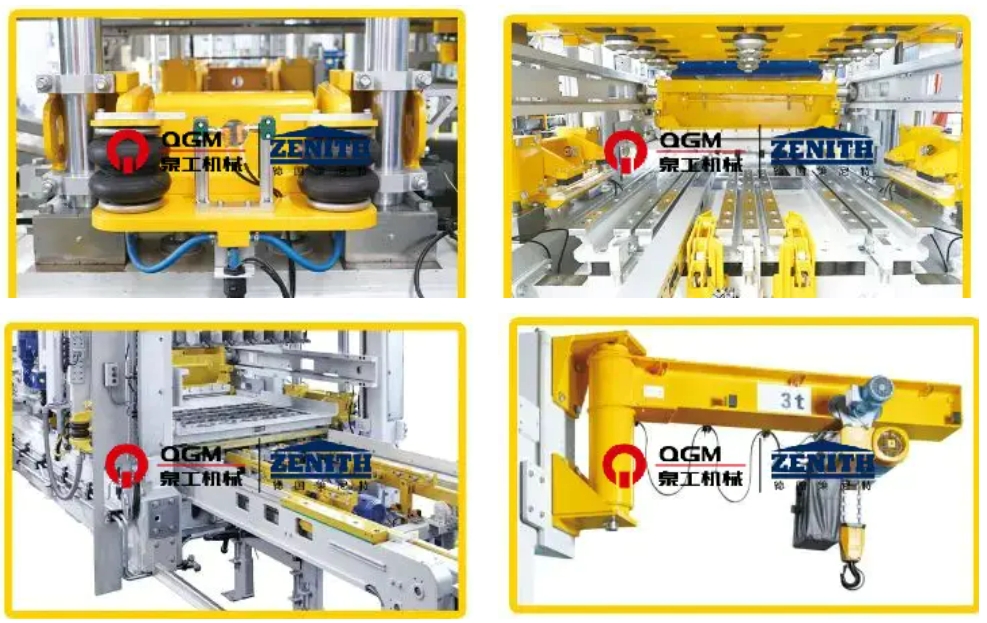

金型がホスト位置に搬送されると、その昇降システムによりクイック金型交換装置で自動金型交換が実現されます。上下の金型は空気圧で自動的にクランプされるため、安全で効率的で、操作が簡単で、メンテナンスも便利です。主に次のものが含まれます。

空気圧金型クランプ装置：主に金型ブラケットと両側の空気圧クランプロッドで構成されており、金型のクランプと固定を支援し、ホストマシンが予振動と主振動を実行するときにダンピングを支援し、最高の振動効果を達成し、金型の耐用年数を延ばします。

空気圧圧子ロック装置：圧子はエアバッグ付きクランプ装置によって固定されており、圧子を簡単かつ迅速に交換でき、金型の交換と取り付けの時間を短縮し、下部金型フレームと上部圧子の正確なドッキングを保証します。

電動金型挿入装置: 金型取り付け装置は、電動金型ブラケットを使用して金型を主機械に取り付け、機械から金型を送り込んだり取り外したりするために使用されます。電動金型ブラケットは市場のほとんどの金型に適用でき、特殊な金型には特殊な金型ブラケットを使用できます。

金型交換装置：主機のフレームに設置され、金型交換の際に金型を吊り上げ、搬入するために使用され、電気チェーンブロックと電動歩行装置が装備されています。

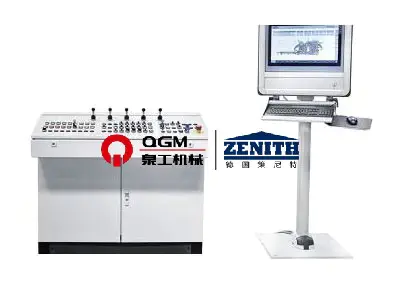

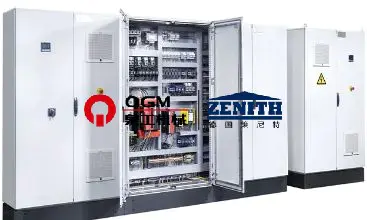

3. 製造システム

4.「超ダイナミック」サーボ振動システム:

「ウルトラダイナミック」サーボ振動技術は、ブリックマシン用に特別に設計された一種の高効率の自己適応振動システムです。サーボモーターは最短の反応時間で最速の応答を実現し、最高の振動性能を実現し、セメント使用量を削減し、生産サイクルを短縮して、コンパクトなコンクリート製品を生産します。振動システムは、さまざまなコンクリート製品のニーズに柔軟に適応できます。サーボモーターは最短の反応時間で最速の応答を実現し、最高の振動性能を実現します。これにより、セメントの量を削減し、生産サイクルを短縮し、非常にコンパクトなコンクリート製品を生産できます。振動システムは、さまざまなコンクリート製品の生産ニーズに柔軟に適応できます。

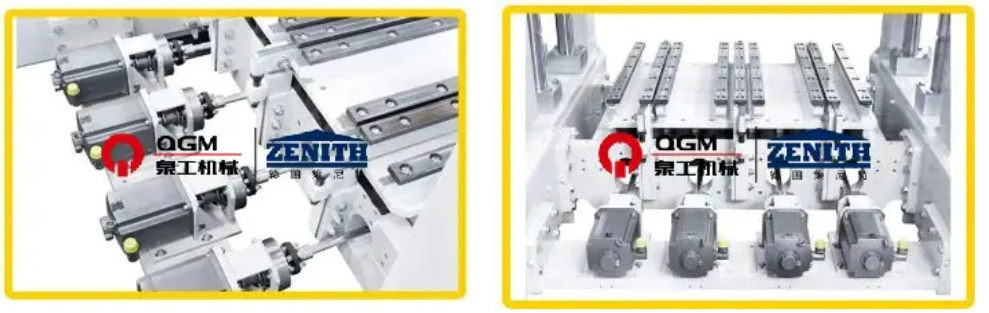

8 つのサーボドライブによって個別に設定されたメカニカルバランスを備えた 8 つの振動ユニット。

8 個のサーボ モーター。モーター サポートの外部防振ビームに個別に取り付けられています。

5. 正確なサーボ制御システム

信号フィードバックにより、振動の位相と速度を制御し、同期モーション制御、高速スタンバイを実現し、振動と振動除去を短時間で完了し、成形サイクルを短縮し、ブレーキ効果を向上させます。位置と速度の二重閉ループを通じて、加振力が垂直方向にのみ作用するように制御し、有効加振力を最大化すると同時に、機械への水平加振力による損傷を回避し、装置の耐用年数を延ばし、さまざまな製品要件に応じて異なる設定を行うことができ、高品質の製品を生産できます。

プレスヘッド、金型フレーム、集合体カー、およびファブリックカーは、応答時間が速いスプールフィードバックを備えた比例方向バルブによって制御されます。変位センサー/エンコーダー-PLC-比例方向切換弁-シリンダーの閉ループ制御モードが採用されており、制御がより正確になり、シリンダーの動作がより速く、より安定します。油圧ステーションは可変ピストンポンプを採用しており、油圧システムが設定圧力に達すると圧油を出力せず、ポンプをアンロードしてエネルギー消費を削減します。油圧ステーションはアキュムレータ補助オイル供給を採用しており、エネルギー消費を削減します。そして油圧ステーションはアキュムレータ補助油供給を採用しており、エネルギー消費を削減し、エネルギー消費を削減します。油圧ステーションはアキュムレータ補助油供給を採用しており、同時に複数の動作に使用でき、油圧システムの圧力は安定しています。油圧システムには圧力センサーがあり、操作パネルに表示して見やすくすることができます。油圧システムには温度センサー、クーラー、ヒーターが装備されており、油温を効果的に制御できるため、作動油は良好な性能を発揮します。

6. 油圧システム
