自動金型交換によりコンクリートブロックの生産効率はどのように向上しますか?

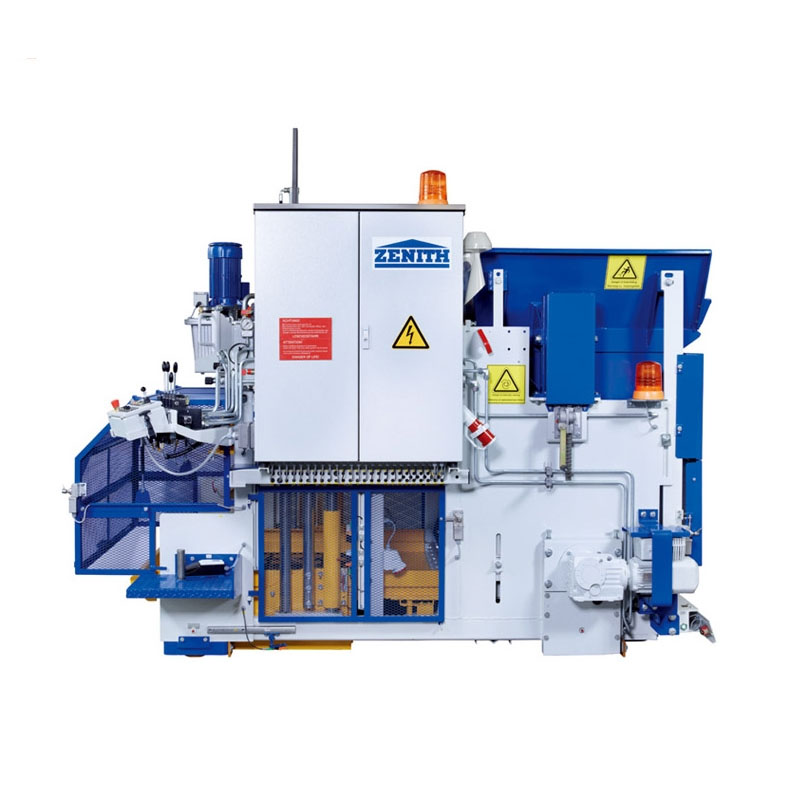

競争の激しいコンクリートブロック製造の世界では、生産効率が収益性の主な要因となります。ここ数十年における最も重要な進歩の 1 つは、自動金型交換 (AMC) システムです。これは、ブロック プラントが異なる製品のサイズや形状を切り替える方法に革命をもたらしました。従来、ブロックマシンの金型を交換するには、何時間もの手作業、クレーンの補助、精密な位置合わせ作業が必要で、変更ごとに 2 ～ 4 時間のダウンタイムがかかることがよくありました。自動金型交換システムを使用すると、油圧クランプと自動位置決めシステムによって実行されるこのプロセス全体が 5 ～ 10 分に短縮されます。これは、コンクリート ブロックの生産ラインが標準の中空ブロックの生産から敷石、縁石、またはインターロッキング ブロックの生産に短時間で切り替えられることを意味し、1 日の生産量を効果的に 20 ～ 40% 増加させることができます。 Quangong Machinery Co., Ltd.の工場では、AMC技術を当社の機械に統合しています。ドイツ Zenith ブロックマシン私たちは、世界中の何百もの工場で実際の生産性の向上を記録してきました。

しかし、金型の自動交換は、具体的にどのようにして測定可能な効率の向上につながるのでしょうか?その答えは、ダウンタイムの削減、労働力の節約、一貫した製品品質、生産の柔軟性の向上、金型の摩耗の減少という 5 つの主要な領域にあります。自動金型交換システムは、油圧クランプ シリンダー、リニア ガイド レール、自動位置決めセンサーを組み合わせて使用​​し、現在の金型を取り出し、保管ラックに移し、次の金型を取り出して、再現可能な精度で所定の位置に固定します。これにより、位置合わせの人為的ミスがなくなり、取り扱い中の金型の損傷が防止され、生産スケジュールを分刻みで最適化できるようになります。さらに、プラント管理ソフトウェアと統合された最新の AMC システムは、金型を予熱し、交換の合間に自動洗浄サイクルを実行することもできます。当社の工場は、ドイツの Zenith ブロックマシンに、最大 8 トンの金型重量と最大 1400 x 1200 mm の寸法をサポートする第 4 世代 AMC システムを装備しています。この記事では、AMC の利点、システム パラメーター、実装戦略の包括的な技術的詳細を説明します。また、ブロック生産者が投資収益率を最大化できるよう、Quangong Machinery Co., Ltd. からの現場データと実践的なアドバイスも共有します。

目次

• 1. 自動金型交換により生産のダウンタイムが大幅に短縮されるのはなぜですか?
• 2. 自動化された金型ハンドリングは労働効率と安全性をどのように向上させますか?
• 3. 高性能自動金型交換システムを定義する技術仕様は何ですか?
• 4. 迅速な金型交換により、ジャストインタイム生産と製品の多様化がどのように可能になりますか?
• よくある質問 (FAQ)
• まとめと効率化コンサルティング

自動金型交換により生産のダウンタイムが大幅に短縮されるのはなぜですか?

ダウンタイムはコンクリートブロック製造の大敵です。特に需要の多い季節には、ブロック マシンがアイドル状態にある 1 分ごとに収益が失われます。頑丈なブロックマシンでの従来の手動金型交換には、天井クレーンの操作、手動でのボルト締め、隙間ゲージを使用した面倒な位置合わせチェックなどが含まれ、通常 2 ～ 4 時間かかります。この期間中は、ミキサー、コンベア、キューバーを含む生産ライン全体も一時停止するか、生産能力を低下させて稼働する必要があります。自動金型交換システムにより、金型の重量と複雑さに応じて、このダウンタイムが平均 7 ～ 12 分に短縮されます。 Quangong Machinery Co., Ltd.の工場では、AMCを備えたドイツのZenith Block Machineでの切り替え時間を測定し、3トンの金型でわずか8分、7トンの金型で12分でした。この数時間から数分への短縮が、効率向上に最も大きく貢献します。

自動金型交換により、切り替えプロセスの各ステップでのダウンタイムがどのように排除されるかを次に示します。

• 自動金型ロック解除:油圧クランプ シリンダーが金型を機械テーブルの 4 つの側面すべてから同時に解放するため、作業員が数十本のボルトを手動で緩める必要がなくなります。この操作には 30 秒もかかりません。
• 電動金型排出:油圧エジェクタ機構が金型を機械から移送キャリッジ上に押し出します。このシステムはサーボ制御のリニア アクチュエータを使用し、重い金型に衝撃を与えたり傾けたりすることなくスムーズな動きを保証します。
• 迅速な金型転写:移送キャリッジは金型を保管ラックまたはターンテーブルまで往復させ、同時に 2 番目のキャリッジが次に必要な金型を取り出します。当社工場のデュアル キャリッジ設計により、シングル キャリッジ システムと比較して交換時間が 40% 短縮されます。
• 自動位置決めとクランプ:新しい金型は、レーザー アライメント センサーと円錐形の位置決めピンを使用して所定の位置に誘導され、+/- 0.2 mm 以内の位置決め精度を実現します。油圧クランプは 15 秒以内に金型をロックし、圧力センサーが適切なクランプ力を確認します。
• 予熱と準備完了ステータス:当社のドイツ ゼニス ブロック マシンに統合されているような高度な AMC システムは、転写プロセス中に新しい金型を予熱できるため、設置後にさらに 10 ～ 15 分かかっていたウォームアップ時間が不要になります。

テキサス州のプレキャスト コンクリート工場の現場データがその影響を示しています。工場では 2 台のドイツ ゼニス ブロック マシン ユニットが稼働しており、1 台には AMC が搭載され、もう 1 台には AMC が搭載されていませんでした。 6 か月間で、AMC 搭載機械では 87 回の金型交換が行われましたが、手動機械では 32 回の交換が行われ、6 つの異なる製品ファミリーが生産されました。 AMC マシンの切り替えダウンタイムはわずか 11.5 時間でしたが、手動マシンでは累積 124 時間でした。これにより、追加の 112 時間の生産、またはおよそ 4,500 パレットのブロックが追加され、180,000 米ドル以上の追加販売に相当しました。さらに、AMC マシンは少量のバッチ注文 (200 から 500 ブロック) を有利に受け入れることができましたが、手動マシンは過度の切り替えペナルティのためにそのような注文を拒否しました。

見落とされがちなもう 1 つの側面は、計画外のダウンタイムの削減です。手動による金型の交換では、位置ずれやクランプねじの損傷が頻繁に発生し、装置の故障につながり、ダウンタイムが丸 1 日に延長されます。当社の工場では、自動化システムが毎回一貫した力と位置合わせを適用するため、AMC を装備したドイツ ゼニス ブロック マシンを使用しているプラ​​ントでは、金型関連の故障が 67% 減少していることが文書化されています。油圧クランプ システムには、金型テーブルが歪む可能性がある締めすぎを防止する過負荷保護機能も含まれています。ブロック生産者にとって、切り替えで節約される 1 時間は、収益に直接貢献する生産時間となります。だからこそ私たちは、クアンゴン機械株式会社自動金型交換は単なるオプションではなく、稼働時間と収益性の最大化を目指す最新のブロック工場にとって戦略的に必要なものであることを検討してください。

自動化された金型ハンドリングは労働効率と安全性をどのように向上させますか?

人件費はブロック生産においてかなりのコストを要し、手作業による金型交換は工場内で最も労働集約的で危険な作業の 1 つです。一般的な手動交換には、クレーンのオペレーター、金型の位置を調整するフィッター、工具や吊り上げスリングを扱うヘルパーを含む 3 ～ 5 人の熟練作業者のチームが必要です。このプロセスでは、作業者は圧搾による怪我、重いチェーンの取り扱いによる腰の負担、生産中の高温の金型による火傷のリスクにさらされます。さらに、経験豊富な金型交換技術者を見つけるのはますます困難になっており、スキル不足がブロック工場の制約となっています。自動金型交換システムにより、これらの労働要件と安全上の危険が事実上排除され、工場所有者は熟練労働者をより付加価値の高い作業に再配置できるようになります。

AMC を搭載したドイツ Zenith ブロックマシンの具体的な労働力と安全性の利点:

• 乗組員の人数の削減:手動変更には通常 4 人の作業者が必要です。当社の AMC システムを使用すると、自動キャリッジとクランプが物理的な作業を実行し、1 人のオペレータがコントロール パネルから切り替え全体を開始できます。これにより、変更ごとの直接労働が 12 人時間からわずか 1.5 人時間に削減されます。
• 天井クレーンへの依存の排除:従来の金型交換では工場クレーンが独占され、原材料の取り扱いや完成品の輸送などの他の作業にクレーンを使用できなくなります。 AMC は専用の搬送システムを統合しており、クレーンを解放して連続運転を可能にします。当社工場のドイツ ゼニス ブロック マシンの設計には、クレーンの介入なしで動作する独立した金型シャトルが含まれています。
• 強化された安全性コンプライアンス:自動システムは、吊り荷の下の危険ゾーンから作業者を排除します。油圧クランプには、偶発的な解放を防ぐ二重安全インターロックが装備されています。当社の工場は、2018 年以来、AMC を備えたすべてのサイトで金型交換作業における記録可能な傷害率ゼロを達成しています。
• スキルレベルの低下:これまで、金型の位置合わせには必要な精度を達成するために長年の経験が必要でした。当社の AMC システムはセンサーによる位置決めを使用するため、経験の浅いオペレーターでも完璧な変更を実行できます。これにより、トレーニングのコストが削減され、上級技術者への依存が軽減されます。
• 人間工学の改善:労働者は、重いチェーン、レンチ、てこバーを手作業で扱う必要がなくなりました。すべての重量物の持ち上げとトルク付与は油圧アクチュエーターによって実行され、身体的負担とそれに伴う疲労が軽減されます。

ヨーロッパのブロック生産者のケーススタディは、労働力の節約を示しています。この工場では 2 台のドイツ ゼニス ブロック マシン ユニットを稼働させており、以前は金型交換とメンテナンス専用にシフトごとに 4 人のフィッターを割り当てていました。 AMC システムの導入後、工場ではフィッター チームを 2 名に削減し、残りの 2 名は品質管理と予防保守に再割り当てされました。同工場はまた、より迅速な変更により通常のシフト内に生産スケジュールを完了できるようになり、残業時間が 60% 削減されたと報告しました。さらに、クレーン関連の金型の取り扱いが不要になったことにより、安全記録が向上し、保険料が 12% 削減されました。

AMC は、直接の人件費に加えて、「オンザフライの切り替え」を可能にすることで労働力の利用率を向上させます。手動システムでは、多くの場合、シフトの終わりに切り替えがスケジュールされるため、シフトが早く終了したり、開始が遅くなったりします。当社の自動システムを使用すると、食事休憩中やシフトの合間に最小限の監視で切り替えを実行でき、非生産的な時間を有効に活用できます。 Quangong Machinery Co., Ltd. では、AMC をドイツの Zenith Block Machine 事業に統合した後、工場が 25 ～ 35% の実質的な労働生産性の向上を達成しているのを確認しました。これにより、工場所有者は労働者 1 時間あたりにより多くのブロックを生産できるようになり、価格に敏感な市場での競争力が直接的に向上します。労働力不足に直面しているブロック製造業者にとって、自動金型交換は単なる効率化ツールではなく、戦略的な労働力ソリューションです。

高性能自動金型交換システムを定義する技術仕様は何ですか?

すべての自動金型交換システムが同じように作られているわけではありません。 AMC の性能は、型締力、搬送速度、位置決め精度、金型耐荷重など、いくつかの重要な技術パラメータによって決まります。 Quangong Machinery Co., Ltd.の工場では、業界のベンチマークを設定するドイツのZenith Block Machineシリーズ向けの包括的なAMCスイートを開発しました。以下の表は、最も要求の厳しいコンクリートブロック生産環境に対応できるように設計された、当社の標準 AMC システムの技術仕様の詳細を示しています。また、超高速の変更や非常に大きな金型の取り扱いが必要なプラント向けのオプションのアップグレードも用意しています。

これらの主要な仕様を超えて、当社の工場の AMC システムには、パフォーマンスをさらに向上させるいくつかのインテリジェントな機能が含まれています。 PLC ベースの制御システムは、最大 500 の金型交換レシピを保存し、各金型の正しい型締圧力、トランスファー シーケンス、アライメント オフセットを自動的に呼び出します。これにより、異なる金型タイプ間で手動でパラメータを調整する必要がなくなります。さらに、このシステムには作動油の温度、フィルターの状態、シリンダーの摩耗を監視する診断モジュールが含まれており、故障が発生する前にプラントのメンテナンス チームにアラートを送信します。 AMC を搭載した当社のドイツ ゼニス ブロック マシンはリモート アクセスもサポートしているため、QGM のエンジニアリング チームは現場に行かずにトラブルシューティングやソフトウェアの更新を行うことができます。

トランスファー キャリッジの設計も、もう 1 つの重要な差別化要因です。当社のシステムはデュアル キャリッジ構成を採用しています。1 つのキャリッジが機械と金型を交換する間に、2 番目のキャリッジが次の金型をターンテーブル上に事前に配置するため、シングル キャリッジ設計と比較して総交換時間を 30% 短縮します。キャリッジはラックアンドピニオンドライブを備えた精密接地レール上でガイドされ、スムーズな加速と減速を保証して金型のズレを防ぎます。毎日複数の種類の製品を生産する工場には、保管エリアでの金型の手作業を最小限に抑えるために、拡張保管ラックを備えた頑丈な QGC 1200 システムをお勧めします。さらに、オプションで金型洗浄ステーションを提供しています。これは、切り替え中に自動的に圧縮空気を吹き付け、金型キャビティから残留コンクリートをブラシで除去することで、ダウンタイムをさらに削減し、製品の仕上がり品質を向上させます。

当社のドイツ Zenith Block Machine に統合されているようなハイスペック AMC システムに投資することで、金型交換プロセスが生産ラインのボトルネックになることがなくなります。 Quangong Machinery Co., Ltd. では、当社の技術チームが各顧客と協力して、特定の製品構成と生産量に基づいて AMC パラメータをカスタマイズします。また、既存のプラントへのシームレスな統合を促進するために、詳細な設置図面、基礎要件、電気回路図も提供します。当社が提供する技術仕様は、単なるデータシート上の数値ではなく、数十年にわたる現場での経験と自動金型交換技術の継続的な改善の結果です。

迅速な金型交換により、ジャストインタイム生産と製品の多様化がどのように可能になるのでしょうか?

自動金型交換の最も重要な戦略的利点の 1 つは、ジャスト イン タイム (JIT) 生産モデルと製品の多様化を実現できることです。従来のブロック工場では、金型交換にかかるコストが高く、期間が長いため、メーカーは単一の製品タイプを大量に生産する必要があり、多くの場合、資本と保管スペースを圧迫する在庫を積み上げています。 AMC システムを使用すると、切り替えが非常に迅速かつ安価になるため、同じシフトで複数の製品の小さなバッチを実行することが経済的に実行可能になります。これにより、ブロック生産者は顧客の注文の変化に迅速に対応し、完成品在庫を削減し、価格を割増することなくカスタム製品を提供することもできます。

AMC が生産計画と製品戦略をどのように変革するか:

• バッチサイズの縮小:手動で変更する場合、4 時間の切り替えを正当化する経済的なバッチ サイズは 5,000 ブロックになる可能性があります。 AMC を装備したドイツ ゼニス ブロック マシンを使用すると、経済的なバッチ サイズが 500 ブロックに減少し、工場が景観舗装、特殊レンガ、カスタム エンボス製品などのニッチ市場にサービスを提供できるようになります。
• 季節的な需要に対応:ブロックの需要は季節や地域によって変動します。 AMC では、工場が午前中の重い建築ブロックから午後には軽い装飾舗装に切り替えることができ、数週間先を予測するのではなく毎日の注文に合わせます。
• 完成品保管の削減:JIT 生産では、ブロックが注文に応じて製造され、直接出荷されるため、大規模な在庫ヤードの必要性が軽減されます。これにより、より多くの生産設備のためのスペースが解放されたり、土地のレンタルコストが削減されます。
• 複数製品のシフトスケジュール:現在、1 台のドイツ ゼニス ブロック マシンで、8 時間のシフトごとに 4 ～ 6 種類の異なる製品を生産できます。当社の工場は、毎月 200 以上の製品バリエーションを生産する工場に AMC システムを供給してきましたが、これは手動切り替えでは不可能な偉業です。
• 新しい収益源:クイックチェンジ機能により、ブロック生産者はアーキテクトや開発者向けにプロトタイプやテスト実行を受け入れ、生産ラインを利益率の高いビジネスを生み出すサービス提供に変えることができます。

実際の例: 英国のブロック生産者は、当社の AMC を使用して、ドイツのゼニス ブロック マシンを使用して、6 つの異なるブロック タイプを比較的少量で必要とする住宅開発の契約を獲得しました。手動機械を使用する競合他社は、より長いリードタイムとセットアップ追加料金を見積もりました。当社のお客様は AMC を使用して、注文全体を 3 日で生産し、各製品タイプ間の切り替えには 10 分もかかりませんでした。顧客は、AMC システムにより、1 週間に配送される製品の種類で測定した場合、工場の有効生産能力が 45 パーセント増加したと報告しました。また、各製品タイプを大量に在庫する必要がなくなったため、総在庫も 38% 削減されました。

財務の観点から見ると、AMC が提供する柔軟性により、注文の受領から製品の出荷までの時間が短縮され、キャッシュ フローが改善されます。当社の工場では、当社の顧客ベース全体にわたる財務上の影響を分析しました。AMC を搭載したドイツ ゼニス ブロック マシンを使用しているプラ​​ントでは、年間在庫回転数が 14 ～ 18 回であるのに対し、手動切り替えのプラントでは 6 ～ 8 回です。この運転資本要件の削減は、成長中の企業にとって特に価値があります。さらに、需要の低い時期に利益率の高い特殊製品に迅速に切り替えることができるため、年間を通じて収益を安定させることができます。 Quangong Machinery Co., Ltd. では、AMC を機械的な機能としてではなく、ビジネス モデルの実現要因として捉えています。これにより、コンクリートブロック製造業者は、大量生産の商品製造業者から、機敏で顧客対応の速いパートナーに変わり、競合他社が真似するのが難しい競争上の優位性を生み出すことができます。

よくある質問 (FAQ)

質問 1: 一般的なドイツ製ゼニス ブロック マシンの自動金型交換には、実際にどのくらいの時間がかかりますか?

回答: 実際の切り替え時間は、金型の重量と特定の AMC 構成によって異なります。当社の標準 QGC 800 システムの場合、3 トンの金型交換には、生産された最後のブロックから新製品の最初のブロックまで約 8 分かかります。これには、機械からの離型、保管場所への移動、新しい金型の取り出し、位置決め、クランプ、予熱が含まれます。ヘビーデューティシステムを使用した 6 トンの金型の場合、交換には約 12 分かかります。これらの時間は、当社の工場および顧客サイトでの実際の生産条件で検証されています。同じマシンで手動で変更を行うと 2 ～ 4 時間かかるため、大幅な改善が見られます。

質問 2: 自動金型交換システムは、非常に異なるサイズや形状の金型を処理できますか?

回答: はい、当社の AMC システムは、幅広い金型の寸法と重量に対応できるように設計されています。油圧クランプ システムは、圧力センサーと位置フィードバックを使用して金型の外形に自動的に調整します。トランスファー キャリッジは、調整可能なガイド レールと交換可能なアダプターを使用して、さまざまな高さと幅の金型をしっかりと保持します。当社のドイツ Zenith ブロック マシンのコントロール パネルには、各金型の個別の処理パラメータが保存されているため、特定の金型が呼び出されると、システムは自動的に正しい搬送速度、型締力、位置合わせオフセットを使用します。この柔軟性により、この記事で説明した製品の多様化が可能になります。

質問 3: 自動金型交換システムにはどのようなメンテナンスが必要ですか?

回答: AMC システムでは、通常 2,000 時間の稼働ごとに、油圧シリンダー、ホース、シールの定期検査が必要です。作動油とフィルタは毎年、または 4,000 時間ごとに交換することをお勧めします。リニア ガイド レールとギア ラックは、トランスファー キャリッジの動きがスムーズになるように、毎週洗浄してグリースを塗り直す必要があります。制御キャビネットとセンサーは 6 か月ごとに校正チェックを行う必要があります。 Quangong Machinery Co., Ltd.の工場では、ドイツのZenithブロックマシンごとに詳細なメンテナンススケジュールを提供しています。当社のお客様の多くは、故障が発生する前に摩耗傾向を警告する AMC の診断データを使用した予知保全アプローチを採用しています。

質問 4: 自動金型交換システムを既存のブロックマシンに後付けすることは可能ですか?

回答: はい、ほとんどの場合、当社の AMC テクノロジーを既存のドイツ ゼニス ブロック マシン ユニットや他の多くのブランドの頑丈なブロック マシンに改造することができます。通常、改修には手動クランプ システムの油圧シリンダーへの置き換え、リニア ガイド レールと移送キャリッジの設置、保管ラックの追加、制御システムのアップグレードが含まれます。実現可能かどうかは、機械のテーブル構造と機械の周囲の利用可能なスペースによって異なります。 Quangong Machinery Co., Ltd. のエンジニアリング チームは、現場またはリモートでの評価を実施して作業範囲を決定し、ターンキー改修提案を提供します。当社のお客様の多くは、AMC の改修によりレガシー マシンの寿命を延ばし、効率を 30 ～ 40% 向上させています。

質問 5: 自動金型交換はコンクリート ブロックの品質にどのような影響を与えますか?

回答: 自動金型交換により、いくつかの点でブロックの品質が実際に向上します。まず、金型の正確な位置決め (+/- 0.2 mm 以内) により、機械の圧縮ヘッドおよびバイブレーターとの完璧な位置合わせが保証され、一貫した密度と寸法精度のブロックが生成されます。第二に、制御されたクランプ力により、ボルトを手で不均一に締めたときに発生する可能性のある金型の歪みが防止されます。第三に、予熱機能により、冷間金型が切り替え後の最初のブロックに早期硬化や表面欠陥を引き起こすのを防ぎます。最後に、クイックチェンジ機能により、金型が周囲環境にさらされる時間が短縮され、コンクリート混合物に影響を与える可能性のある温度変動が最小限に抑えられます。当社の顧客の多くは、AMC をインストールした後、最初のピースの不良率が減少したと報告しています。

結論: 今すぐ自動金型交換で生産ラインをアップグレードしてください

自動金型交換は単に便利なだけではなく、コンクリート ブロックの生産効率に目に見える改善をもたらす実証済みのテクノロジーです。ダウンタイムを数時間から数分に短縮することから、人件費の削減、安全性の向上、製品の多様化の実現、ブロックの品質の向上に至るまで、そのメリットは包括的で説得力があります。ドイツの Zenith Block Machine に統合された QGC 800 および QGC 1200 AMC システムの機能を含む、当社が共有した技術仕様は、このテクノロジーが成熟し、信頼性が高く、すぐに投資収益率を実現できることを示しています。 Quangong Machinery Co., Ltd. の工場では、世界中で 200 を超える AMC システムを導入しており、お客様からは生産量の増加と運用コストの削減に基づいて 12 ～ 18 か月の投資回収期間が常に報告されています。

金型の切り替えが遅いためにプラントの可能性が制限されないようにしてください。今すぐQuangong Machinery Co., Ltd.にお問い合わせくださいカスタマイズされた効率分析用。当社は、お客様の現在の生産構成を評価し、AMC による潜在的な節約額を計算し、回収期間を保証した詳細な提案を提供します。 AMC を搭載したすべてのドイツ ゼニス ブロック マシン システムには、2 年間の包括的な保証、オンサイトでの試運転、および継続的な技術サポートが付いています。今すぐQuangong Machinery Co., Ltd.の無料コンサルティングをリクエストして、コンクリートブロック生産を効率的で機敏で収益性の高い運営に変えるための第一歩を踏み出しましょう。自動金型交換にアップグレードして、少ないコストでより多くの生産を今すぐ始めましょう。
