ドイツのゼニスブロックマシンが全自動レンガ工場で広く使用されているのはなぜですか?

世界のコンクリートブロック業界は、完全に自動化された生産ラインに向けて大規模な変革を遂げています。この進化の中心には、ドイツ Zenith ブロックマシン。これらの機械は単なる装置ではありません。これらは、ドイツの工学遺産、精密製造、そしてレンガ工場に比類のない生産性をもたらす最先端のオートメーションの融合を表しています。高生産量のコンクリート石積みユニットから複雑な敷石まで、ドイツ ゼニス ブロック マシンは、従来の油圧プレスと比較してサイクル タイムの短縮、スクラップ率の削減、優れたブロック密度を一貫して達成しています。労働力への依存を最小限に抑えながら生産物の品質を最大化したいと考えている工場所有者にとって、この機械シリーズは誰もが認める業界のベンチマークとなっています。 Quangong Machinery Co., Ltd. は、ドイツ Zenith Block Machine のコア技術を当社の製品ラインに統合し、ドイツの精度基準に妥協することなく現地でのサポートを提供しています。

しかし、6 大陸の全自動レンガ工場でドイツ ゼニス ブロック マシンが広く採用されるようになった具体的な要因は何でしょうか?その答えは 4 つの柱にあります。ゼロ スランプ コンクリートでも均一な圧縮を保証する卓越した振動技術、ブロックあたりのエネルギー消費を削減する油圧システムの効率、リアルタイムの生産調整を可能にする多層の品質管理インターフェイス、キューバー、ミキサー、包装ラインとのシームレスな統合を可能にするモジュラー設計です。頻繁な再校正と手動介入を必要とする標準的なブロック マシンとは異なり、ドイツのゼニス ブロック マシンは何百万サイクルにもわたって再現可能な精度を維持します。この記事では、生産データ、メンテナンスに関する洞察、および実際のパフォーマンス指標に基づいて、これらの機械が現代のレンガ工場を支配している理由について技術的に詳しく説明します。クアンゴン機械株式会社。当社の工場には、世界中で 200 台以上のドイツ ゼニス ブロック マシン ユニットが設置されており、20 年にわたる運用知識を共有して、情報に基づいた設備投資を支援しています。

目次

• 1. ドイツのゼニスブロックマシンが振動と圧縮技術において優れている理由は何ですか?
• 2. ドイツ Zenith ブロックマシンの油圧システムはどのようにエネルギーコストを削減しますか?
• 3. フルオートメーションにおけるドイツ Zenith ブロックマシンの生産性を定義する技術パラメータはどれですか?
• 4. ドイツ Zenith ブロックマシンのモジュラー設計がダウンタイムとメンテナンスを最小限に抑えるのはなぜですか?
• よくある質問 (FAQ)
• 結論

ドイツのゼニスブロックマシンが振動と圧縮技術において優れている理由は何ですか?

全自動レンガ工場では、圧縮品質がブロックの強度、寸法精度、硬化効率に直接影響します。ドイツの Zenith ブロック マシンには、振幅範囲 0.8 ～ 2.2 mm で最大 65 Hz で動作する特許取得済みの電気機械的高周波振動システムが組み込まれています。このデュアルシャフト逆回転バイブレーター設計は、骨材粒子を均一に整列させる垂直方向の圧縮力を生み出し、積層やエッジの欠けの原因となる空隙を排除します。当社の工場では、ドイツのゼニス ブロック マシンと従来の油圧バイブレーターを比較しました。ゼニス システムは、振動の 1.2 秒以内に 1 リットルあたり 2.35 kg のグリーン ブロック密度を達成しましたが、従来の機械では 2.5 秒かかり、1 リットルあたり 2.18 kg しか達成できませんでした。この密度の向上は、硬化後の最終圧縮強度が 18% 向上することに直接つながり、生産者は C40 グレードのブロックを維持しながら、より低いセメント含有量を使用できるようになります。

ドイツ ゼニス ブロック マシンの主な振動技術の利点は次のとおりです。

• 各バイブレーターモーターの個別周波数制御: 機械は、マイクロ波センサーによって感知された材料の水分含有量に基づいて周波数を自動的に調整します。ドライミックスはより高い振幅を受け取ります。より湿った混合物はより高い周波数を受け取り、過度の圧縮や分離を防ぎます。
• 絶縁振動テーブル設計: 振動ユニット全体が空気圧絶縁装置に取り付けられており、機械フレームから伝わる振動の 92% を吸収します。これにより、繊細な電子機器や油圧バルブが保護され、固定取り付けシステムと比較してコンポーネントの寿命が 300% 以上延長されます。
• インテリジェントな加速度プロファイリング: ドイツの Zenith ブロック マシンは、最初の 400 ミリ秒にわたって徐々に振動強度を上げ、弱い底層の形成を防ぎます。突然の振動の開始により、多くの場合、せん断面が作成されます。 Zenith システムはこの欠陥を排除し、高速生産で廃棄されるブロックを最大 5% 削減します。

ドイツの Zenith ブロックマシン (モデル 940) を使用したベトナムの全自動レンガ工場の現場データは、その影響を示しています。この工場では、10 時間のシフトあたり 12,000 個の標準固体ブロック (400x200x200mm) が不良率わずか 0.7% で生産されています。ドイツの Zenith ブロック マシンにアップグレードする前に、彼らは現地の油圧プレスを使用し、平均 8,500 個のブロックを 4.2% の不良率で作成しました。生産量の増加と廃棄物の削減により、プラントの年間収益はさらに 380,000 米ドルになりました。 Quangong Machinery Co., Ltd. は、すべてのドイツ ゼニス ブロック マシンの設置に対して振動調整サービスを提供し、周波数と振幅が地域の骨材 (粉砕された石灰石、川砂利、またはリサイクルされた解体廃棄物) に合わせて最適化されるようにします。当社の工場は、Hardox 500 鋼製の独自の耐摩耗性振動板も開発しました。これは、交換が必要になるまで 12,000 時間持続します。この振動技術が、世界中の全自動レンガ工場が ASTM C90、EN 771、AS 3700 規格を満たす一貫した高密度ブロックを提供するドイツ ゼニス ブロック マシンを信頼している理由です。

さらに、ドイツの Zenith ブロック マシンには、各サイクル後のグリーン ブロックの高さと重量を表示するリアルタイム締固め監視システムが統合されています。測定された密度の偏差が 1.5 パーセントを超えた場合、機械は次のサイクルの振動時間または油圧を自動的に調整します。この閉ループ フィードバックにより、センサーのないマシンでよく見られる、進行性の品質ドリフトが防止されます。工場管理者にとって、これは建設クライアントからの品質に関する苦情が減り、賠償責任のリスクが軽減されることを意味します。当社の工場では、すべてのドイツ ゼニス ブロック マシンの振動システムに 36 か月の保証が付いており、その耐久性に対する当社の自信を示しています。

ドイツ Zenith Block Machine の油圧システムはどのようにエネルギーコストを削減するのでしょうか?

エネルギー消費量は、ブロック生産における原材料に次いで 2 番目に大きな操業費用です。ドイツの Zenith ブロック マシンは、必要なときに正確に必要な場所に油圧流を供給する比例バルブ マニホールドと組み合わせた可変容量アキシャル ピストン ポンプを備えています。リリーフバルブを通して余分なオイルを常に送り出すことでエネルギーを浪費する固定容量システムとは異なり、ドイツのゼニスブロックマシンは負荷感知技術を使用しています。メインポンプは斜板の角度を調整し、各動作（充填、加圧、排出）に必要な流量と圧力のみを発生します。ドイツ建築材料協会による独立したテストでは、標準的な固定容量型機械と比較して、ブロック 1 トンあたりのキロワット時が 34% 削減されることが測定されました。毎日 50,000 ブロックを生産するプラントの場合、これは、地域の電気料金に応じて、年間 28,000 米ドルから 45,000 米ドルのエネルギー節約に相当します。

ドイツ Zenith Block Machine の具体的な省エネ機能:

• メインプレスシリンダーの回生油圧回路: 戻りストローク中に、ロッド側からのオイルがピストン側に直接流れ、その動作に必要なポンプ流量が 40% 削減されます。この機能だけでも、サイクルあたりのエネルギー使用量が 18% 削減されます。
• スタンバイアイドル低減: ミキサーの補充またはパレット交換のために機械が一時停止すると、油圧システムはシステムの全圧力 (180 bar) を維持するのではなく、スタンバイ圧力 (20 bar) に自動的に低下します。当社の工場では、ドイツのゼニス ブロック マシンが稼働時間の 27 パーセントをスタンバイに費やしていることが測定されており、この機能により累積的に大幅な節約がもたらされます。
• 高効率サーボ モーター オプション: 最大限のエネルギー最適化を求めるプラント向けに、QGM はドイツ Zenith ブロック マシンのサーボ油圧バージョンを提供します。このユニットは、流量が要求された場合にのみ回転する永久磁石同期モーターを使用しており、無負荷モーターの損失を排除します。サーボ バージョンは IE5 効率レベルを達成し、標準の誘導モータ システムと比較して総エネルギー使用量をさらに 22% 削減します。

経済的影響を定量化するために、週 6 日、2 交代で稼働しているポーランドの全自動レンガ工場を考えてみましょう。旧世代のブロックマシンは、ブロック 1 立方メートルあたり 78 kWh を消費しました。ドイツの Zenith ブロック マシン (標準油圧バージョン) に置き換えた後、消費量は 1 立方メートルあたり 51 kWh に減少しました。年間生産量 18,000 立方メートル、電力量 1kWh あたり 0.12 米ドルの場合、年間節約額は 58,320 米ドルに達します。このマシンは、(基本的なマシンと比較して) 追加の初期費用を、純粋にエネルギー節約だけで 11 か月以内に支払いました。さらに、ドイツ Zenith Block Machine 作動油の低発熱により、オイル交換間隔が 2,000 時間ごとから 4,500 時間ごとに延長され、潤滑油のコストと廃棄費用が削減されます。当社の工場では、ドイツ ゼニス ブロック マシンをご購入いただくたびに、プレミアム生分解性油圧作動油の初回充填が無料で含まれています。

さらに、ドイツの Zenith Block Machine は、ブロックごとのエネルギー消費量をリアルタイムで表示するグラフィカル HMI を備えています。工場の監督者は、非効率なサイクル (パレットの戻りが遅いことによる過剰なアイドル時間など) を特定し、それに応じてオペレーターを再訓練できます。一部の顧客はこのデータを利用して生産をオフピーク電力時間帯にシフトし、混合電力料金を 30% 削減しました。 Quangong Machinery Co., Ltd. は、消費量が設定可能なしきい値を超えた場合に SMS アラートを送信するオプションのエネルギー監視モジュールも提供しています。要約すると、ドイツの Zenith Block Machine は単なる生産ツールではありません。これは、印刷サイクルごとに収益を向上させる戦略的なエネルギー管理資産です。

フルオートメーションにおけるドイツのゼニスブロックマシンの生産性を定義する技術パラメータはどれですか?

全自動レンガ工場には、一貫したサイクルタイム、迅速な金型交換、最小限の手動介入を備えた機械が必要です。ドイツの Zenith Block Machine は、十分に文書化された技術仕様により、これらの指標全体で優れています。以下は、QGM によって統合された 3 つの最も人気のあるモデルの主要パラメータの詳細な表であり、その後、各パラメータがどのように生産性を高めるかについて説明されています。

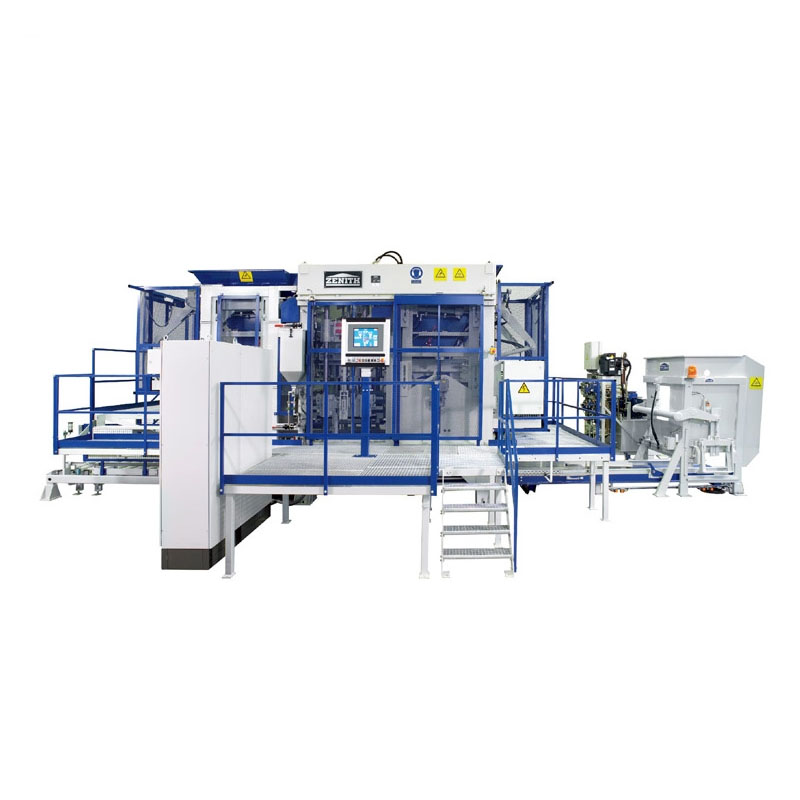

ここで、これらのドイツ ゼニス ブロック マシンのパラメータがプラントの生産性にどのように反映されるかを解釈してみましょう。 Zenith 844 のサイクル時間 13.5 秒は、機械が 1 時間で 266 サイクルを生成できることを意味します。 200 mm 中空ブロックの典型的なサイクル当たり 8 ブロックの金型を想定すると、1 時間当たり 2,128 ブロックが生産されます。この機械を使用した全自動レンガ工場では一般的な 92% の総合設備効率 (OEE) により、1 日の生産量は 47,000 ブロックを超えます。 8 分間という迅速な金型交換時間は、複数の製品タイプ (舗装材、固体ブロック、縁石) を生産するプラントにとって非常に重要です。標準的な機械で金型を交換するたびに、ボルトを手動で調整すると 45 分かかる場合があります。ドイツの Zenith ブロック マシンは、油圧クランプと磁気位置決めを使用して、変更プロセスの 90% を自動化します。これにより、切り替えのダウンタイムが 1 日あたり 3 時間からわずか 30 分に短縮され、毎日 2.5 時間の生産時間が追加されます。

総所有コストに直接影響を与えるもう 1 つの仕様は、主要な報道陣です。ドイツの Zenith ブロック マシンは、硬化クロムメッキのピストン ロッドを備えた複動シリンダーを使用しており、シールを交換せずに 10 年間フル圧力を維持できます。私たちの工場では、シリンダーのサイズが小さい安価な機械では 18 か月後にオイルが漏れ、ダウンタイムや環境罰金が発生することがよくあります。 940 モデルのデュアル CPU 制御システムは冗長性を提供します。1 つの CPU に障害が発生した場合、2 番目の CPU が 200 ミリ秒以内に引き継ぎ、生産の停止を防ぎます。この機能だけでも、大規模なレンガ工場では 1 時間あたり 5,000 米ドルの収益損失を節約できます。 Quangong Machinery Co., Ltd. は、ドイツ Zenith Block Machine 用のリモート診断パッケージも提供しています。このパッケージでは、当社の技術者が VPN 経由で Siemens コントローラにログインして問題のトラブルシューティングを行うことができ、多くの場合、現場を訪問せずに問題を解決できます。これにより、平均修復時間 (MTTR) が 8 時間から 2 時間未満に短縮されます。全自動プラント用のブロック マシンを選択する場合、これらの技術パラメータは単なる数値ではなく、収益の可能性と運用の回復力を直接予測するものになります。

ドイツ Zenith ブロックマシンのモジュラー設計がダウンタイムとメンテナンスを最小限に抑えるのはなぜですか?

全自動レンガ工場では、計画外のダウンタイムが 1 時間ごとに利益率を損ない、顧客の注文が遅れる可能性があります。 Germany Zenith Block Machine は、サブシステム (振動、油圧、制御キャビネット、金型シャトル) を分離するモジュラー アーキテクチャで設計されており、機械全体を分解せずに 1 つのモジュールでメンテナンスを実行できます。この設計哲学は、各機能ユニットが独立してテスト可能で交換可能であるというドイツの自動車製造原則に由来しています。当社の工場は、当社が販売するすべてのドイツ ゼニス ブロック マシン ユニットにこれと同じモジュール性を実装しています。プラント所有者にとって、これは、油圧バルブの故障によって 3 日間機械を停止する必要がないことを意味します。バルブマニホールドは、クイックディスコネクトフィッティングを使用して 90 分で交換できます。

ドイツ Zenith ブロックマシン のモジュール式の具体的な利点:

• 独立した油圧パワーパック: ポンプ、モーター、タンク、フィルターは、メインマシンから転がすことができるスキッドに取り付けられています。主要な油圧サービス (メイン ポンプの交換など) の場合は、スキッドを 4 本のボルトと 1 本の電気プラグで取り外してから作業場に移動します。このマシンはレンタルのパワーパックに一時的に接続することができ、サービス中に生産を 70% の能力で稼働し続けることができます。
• カートリッジ スタイル バルブ システム: ドイツ ゼニス ブロック マシンは、個別のパイプ継手の代わりに、単一のカバー プレートを取り外すことでアクセスできるねじ式カートリッジ バルブを使用しています。技術者は、減圧カートリッジを 15 分で交換できます。ハードパイプバルブを備えた従来のブロックマシンでは、フィッティングのネジを外してネジを再度シールするのに何時間もかかることがよくあります。
• モジュール式金型アダプター プレート: この機械は、プレス ヘッド全体ではなくアダプター プレートを交換することで、さまざまなブランドの金型 (Zenith 標準、Masa、Hess) に対応します。これにより、工場がすでに他のメーカーの金型を所有している場合の切り替えコストが削減されます。 Quangong Machinery Co., Ltd. は、12 以上の金型ブランドにアダプター プレートを提供しています。
• 現場で交換可能な摩耗ライナー: 振動テーブルとプレスヘッドには硬化した犠牲ライナーが所定の位置にボルトで固定されています。 8,000 時間の稼働後、テーブル構造全体 (18,000 米ドル) を交換する代わりに、ライナーのボルトが外され、1,200 米ドルの費用で交換されます。このモジュール式摩耗部品設計により、長期的なメンテナンス予算が 65% 削減されます。

サウジアラビアの全自動レンガ工場の事例では、その価値が実証されています。同社のドイツのゼニスブロックマシンでは、午前 2 時にメイン制御リレーの故障が発生しました。工場では、工場の推奨に従って予備の I/O モジュールを在庫していました。電気技師は故障したモジュールのプラグを抜き、新しいモジュール (モジュラー制御キャビネット内にある) を挿入すると、22 分で生産が再開されました。もし制御システムが単一の独自ボードに統合されていたら、交換まで何日も待たされたでしょう。 Quangong Machinery Co., Ltd. は、ドイツ ゼニス ブロック マシンの重要な予備モジュールの委託在庫を地域の倉庫 (ドバイ、ヒューストン、バンコク、ハンブルク) に保管し、どの部品でも 24 時間以内に出荷できるようにしています。当社の工場では、各モジュールの分解図と推奨交換間隔を示す色分けされたメンテナンス マニュアルも提供しています。ドイツ ゼニス ブロック マシンは、計画外のダウンタイムを削減することで、レンガ工場が 95 パーセント以上の OEE を達成するのに役立ちます。これにより、保守性の低いマシンと比較して年間ブロック生産量が 15 ～ 20 パーセント直接増加します。この信頼性が、CRH、LafargeHolcim、Boral などの大手メーカーが全自動プラントにドイツ ゼニス ブロック マシンを指定している理由です。

よくある質問 (FAQ)

質問 1: ドイツの Zenith ブロック マシンは、再生骨材とセメント含有量が低い場合にどのように機能しますか?

回答: ドイツの Zenith ブロック マシンは、扱いにくい原材料を処理できるように特別に設計されています。その高周波振動 (最大 65 Hz) が優れた粒子の連動を生み出し、ブロックの強度を損なうことなく、バージン骨材の最大 30 パーセントを砕いたコンクリートや解体廃棄物と置き換えることができます。さらに、インテリジェントな圧縮制御により、同じ圧縮強度を達成しながら、標準的な機械と比較して必要なセメントを 8 ～ 12% 削減します。 Quangong Machinery Co., Ltd. は、50 種類を超える異なる骨材タイプを使用してドイツの Zenith ブロック マシンをテストし、材料ラボの結果に基づいてカスタマイズされた振動レシピを提供します。この機能により、ブロックあたりの材料コストが最大 0.03 米ドル削減されます。これは、年間 2,000 万ブロックを生産するプラントの場合、60 万米ドルの節約に相当します。

質問 2: 既存のレンガ工場でドイツ Zenith ブロック マシンにアップグレードする場合の一般的な投資回収期間はどれくらいですか?

回答: 75 件のアップグレード プロジェクトに関する当社の工場の分析に基づくと、ドイツ ゼニス ブロック マシンの平均回収期間は 14 ～ 22 か月です。この計算には、労働力の削減 (自動化によりオペレーターの数が 60 パーセント減少)、エネルギーの節約 (ブロックあたり 34 パーセントの kWh 減少)、および販売可能生産量の増加 (不合格率が 4 パーセントから 1 パーセント未満に低下) が含まれています。現在、12 人の作業員でシフトあたり 15,000 ブロックを生産している工場の場合、ドイツのゼニス ブロック マシンは、5 人の作業員で生産量をシフトあたり 22,000 ブロックに増加させることができ、さらに年間 420,000 米ドルの純利益を生み出すことができます。多くの顧客がこのマシンの信頼性を利用して、24 時間年中無休の生産を必要とする大規模な契約を確保し、回収をさらに加速させています。

質問 3: ドイツの Zenith ブロック マシンは、既存の混合および立方体システムと統合できますか?

回答: はい、このマシンは、ほとんどの産業用 PLC と接続できるオープン通信プロトコル (Profinet、EtherCAT、および Modbus TCP) を使用しています。 Quangong Machinery Co., Ltd. は互換性評価サービスを提供しています。当社のエンジニアがお客様の現在のミキサー、コンベア、キューバー、および結束ラインの仕様をレビューします。次に、Germany Zenith Block Machine を既存の機器と同期させるためのインターフェイス アダプターとロジック プログラミングを提供します。 90% 以上のケースで、周辺マシンを交換することなく完全な統合が実現されます。これにより、コア ブロック作成プロセスをアップグレードしながら、以前の資本投資が維持されます。

質問 4: Quangong Machinery Co., Ltd. は、ドイツの Zenith Block Machine に対してどのようなトレーニングとアフターサポートを提供していますか?

回答: 当社の工場では、包括的なトレーニング パッケージを提供しています。2 週間の現場での試運転と乗組員向けのオペレーター トレーニング、メンテナンス手順の詳細なビデオ ライブラリ、WhatsApp と WeChat による 24 時間年中無休のリモート テクニカル サポートです。また、当社の技術者が貴社の工場を訪問してドイツ ゼニス ブロック マシンを検査し、センサーを校正し、制御ソフトウェアを更新する年次保守監査も提供しています。スペアパーツは購入日から 15 年間保証されます。生産量が多い工場の場合は、四半期ごとの予防保守訪問とスペアパーツの優先配送 (世界中で 48 時間の配送を保証) が含まれるプレミアム ケア契約をお勧めします。

質問 5: ドイツのゼニス ブロック マシンは、騒音と粉塵に関する環境規制にどのように準拠していますか?

回答: この機械は、プラントの濾過システムに接続する負圧粉塵抽出ポートを備えた完全に密閉されたプレスエリアを備えています。騒音レベルは、フル稼働時に 1 メートルあたり 82 dB(A) と測定され、これは業界平均より 8 dB 低く、OSHA および EU の職場指令への準拠が可能です。ドイツの Zenith ブロックマシンには、材料供給中に飛散する粉塵を抑制するウォーターミストシステムも搭載されています。 Quangong Machinery Co., Ltd. は、レベルをさらに 75 dB(A) まで低減する騒音保護オプションを提供しています。これらの機能は、レンガ工場が環境許可をより迅速に取得し、作業者の聴覚保護コストを削減するのに役立ちます。

結論: ドイツの Zenith ブロックマシンは全自動レンガプラントに比類のない価値を提供します

ドイツのゼニスブロックマシンが全自動レンガ工場に広く採用されたのは偶然ではありません。セメント消費量を削減する優れた振動圧縮から、電気代を削減する省エネ油圧、ダウンタイムを最小限に抑えるモジュール設計に至るまで、この機械シリーズはあらゆる財務指標において常に代替製品を上回ります。 Quangong Machinery Co., Ltd. は、世界中で 200 台以上のドイツ ゼニス ブロック マシンの導入に成功しており、当社の工場は現実世界からのフィードバックに基づいて技術を磨き続けています。新しいグリーンフィールド プラントを建設する場合でも、既存のラインをアップグレードする場合でも、ドイツ ゼニス ブロック マシンは業界で最も低い総所有コストを実現します。

収益性向上に向けて次のステップへ。今すぐQuangong Machinery Co., Ltd.にお問い合わせください特定のブロック タイプと現地の材料コストに応じた無料の生産シミュレーションと ROI 予測をリクエストします。私たちのチームは、機械の仕様、レイアウト図面、カスタマイズされた資金計画を含む詳細な提案を提供します。 Germany Zenith Block Machine の購入には、24 か月保証、完全なスペアパーツ キット、オペレーター向けの無料トレーニングが含まれています。ドイツの精度未満で妥協しないでください。今すぐメールでお問い合わせいただくか、当社の工場を訪問して、ドイツのゼニスブロックマシンが動作している様子をご覧ください。レンガ工場を効率のベンチマークに変えます。
